Erstellen der Firmware

Voraussetzungen

Es wird vorausgesetzt, dass Sie ein grundlegendes Verständnis für die Programmierung und Erstellung von Software für Mikrocontroller mit git haben, wie node und package.json funktionieren und auch einige Kenntnisse des PlatformIO-Frameworks für die Erstellung von Espressif IDF- und Arduino-Projekten.

Sie können entweder den dev container verwenden (siehe unten) oder alles lokal einrichten. Bei der Ausführung unter Windows wird dringend empfohlen, eine WSL-Linux-Umgebung zu verwenden, da sie viel schneller kompilieren kann als eine native Windows-Umgebung.

Stellen Sie sicher, dass Sie die folgenden Softwarepakete installiert haben:

• Node.js
• pnpm
• pioarduino

Erstellung der Firmware

Erstellen Sie zunächst eine lokale PlatformIO-Konfigurationsdatei, indem Sie die Beispieldatei pio_local.ini_example nach pio_local.ini kopieren, und passen Sie sie an Ihre Bedürfnisse an, indem Sie z.B. mit default_envs das Zielboard festlegen, für das Sie bauen wollen, oder mit my_build_flags Debug-Informationen hinzufügen.

Bevor Sie die Firmware erstellen, müssen Sie zunächst die WebUI-Distributionsdateien erstellen, indem Sie entweder pio run -e build-webUI aus dem Stammverzeichnis oder pnpm build-webUI aus dem Ordner interface ausführen. Dadurch wird die Datei src/ESP32React/WWWData.h erstellt, die von der Firmware verwendet wird.

Um die Firmware zu erstellen, führen Sie dann pio run -e <your_environment_name> oder nur pio run aus, wenn Sie eine Standardumgebung in Ihrer pio_local.ini-Datei eingestellt haben.

Hochladen der Firmware

Um die Firmware auf Ihr ESP32-Gerät zu laden, können Sie den Befehl pio run -e upload verwenden. Es gibt zwei Möglichkeiten, die Firmware hochzuladen: über USB oder über OTA. Um OTA zu verwenden, stellen Sie sicher, dass upload_protocol in Ihrer pio_local.ini-Datei auskommentiert ist, dann erkennt PlatformIO automatisch den USB (Sie können auch den Parameter upload_port verwenden). Wenn Sie OTA verwenden, setzen Sie upload_protocol auf custom und custom_emsesp_ip auf die IP-Adresse Ihres EMS-ESP Gerätes. Dies ist der schnellste Weg, die Firmware auf Ihr Gerät zu laden, aber natürlich muss EMS-ESP laufen und zugänglich sein.

Testen vor Ort

WebUI-Entwicklung

Die WebUI kann in Echtzeit entwickelt und getestet werden, indem Scheindaten aus der Datei /mock-api/restServer.ts verwendet werden. Dies ist nützlich, wenn Sie Änderungen an der WebUI vornehmen, Übersetzungen testen oder das Verhalten bei Änderungen der Testdaten beobachten.

Sie müssen ein zusätzliches Softwarepaket, bun, installieren.

Zum Aufbau des Mock-API-Datendienstes:

cd mock-api
pnpm install

und dann aus dem Ordner interface ausführen:

pnpm standalone

Dadurch wird ein Browserfenster mit der URL http://localhost:3000 geöffnet.

Offline simulieren, ohne einen ESP32-Mikrocontroller

Sie können EMS-ESP auch ohne ESP32 betreiben (wir nennen das "standalone"). Die PlatformIO-Umgebung hat zwei native-Umgebungen, die emsesp-Programme erstellen, die mit Linux, Windows und Max OSX kompatibel sind.

pio run -e standalone -t exec

Wenn das Standalone-Programm läuft, sehen Sie die EMS-ESP-Konsole. Von hier aus können Sie den Befehl test verwenden, um Tests durchzuführen. test general ist ein allgemeiner Test, der einen Standardkessel und einen Thermostat mit allen Standardentitäten einrichtet. Alle Tests sind in der Datei test/test.cpp fest kodiert und können leicht angepasst werden.

Es gibt auch eine Reihe von Unit-Tests, die auch von der pio-Umgebung aus mit pio run -e native-test -t exec ausgeführt werden können. Dies funktioniert nativ auf jeder Plattform und erfordert keine zusätzlichen Einstellungen.

Verwendung eines Entwicklungscontainers

Sie können den Dev-Container lokal verwenden oder einen Codespace auf Github einrichten. Wenn Sie den Dev-Container verwenden und die Standalone-Benutzeroberfläche ausführen, müssen Sie das Skript standalone-devcontainer anstelle des standardmäßigen Standalone-Skripts ausführen. Andernfalls wird Ihr vite-Port nicht von Ihrem Rechner aus erreichbar sein.

pnpm standalone-devcontainer

GitHub Codespace

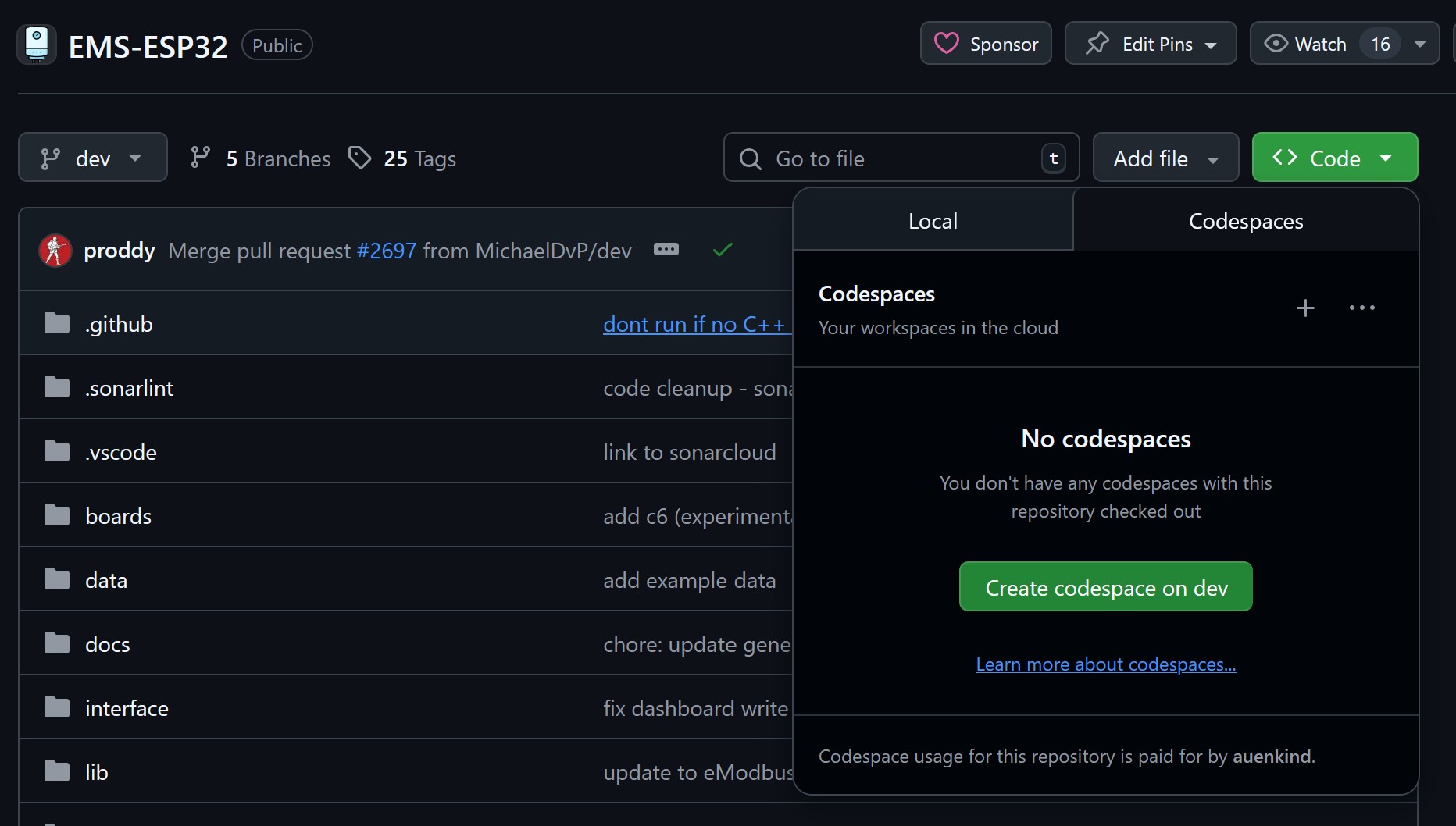

Klicken Sie auf "Code" und "Create codespace on dev", um einen Codespace zu starten, den Sie für die Entwicklung nutzen können, ohne etwas lokal installieren zu müssen.

Die Partitionsstruktur

Name	Typ	Untertyp	Versatz	Größe	Anmerkungen	Datei
bootloader		0x0000/0x1000	0x8000 (32 KB)	ESP32-S3=0x1000, ESP32=0x1000	bootloader*.bin
Partitionen		0x8000	0x1000 (4 KB)	gleich für jede Karte	partitions*.bin
-
nvs	data	nvs	0x9000	0x5000 (20 KB)	reserviert für ESP32
otadata	data	ota	0xE000	0x2000 (8 KB)	gleich für jede Karte	boot_app0*.bin
Boot	App	Werk	0x10000	0x480000 (4,5 MB)	Standard-Boot-Partition	EMS-ESP-Firmware bin/loader
app0	app	ota_0	0x290000	0x490000 (4,56 MB)	OTA-Zyklus 1	EMS-ESP-Firmware *.bin
app1	app	ota_1	0x510000	0x490000 (4,56 MB)	OTA-Zyklus 2	EMS-ESP-Firmware *.bin
nvs1	data	nvs	0xAA0000	0x040000 (256 KB)	benutzerdefiniert für EMS-ESP	(durch Skript erzeugt)
spiffs	data	spiffs	0xAA0000	0x200000 (2 MB)	für LittleFS/EMS-ESP Dateisystem	(nicht verwendet)
coredump	data	coredump	0xCE0000	0x010000 (64 KB)

• Referenz: ESP-IDF Partition Tables
• Es gibt 3 Orte, an denen die EMS-ESP-Firmware gespeichert wird:
  • boot ist der Standard, der bei Neuinstallationen verwendet wird.
  • app0 und app1 sind die Firmware-Partitionen, die bei OTA-Updates verwendet werden, und wechseln zwischen diesen beiden Partitionen. Die Firmware wird in eine dieser nicht aktiven Partitionen geladen und dann wird das Gerät neu gebootet.
• Der Bootloader (zweite Stufe genannt) ist die ausführbare Datei bootloader_dio_80m.bin und wird verwendet, um die Partitionstabelle am Offset 0x8000 zu lesen und festzustellen, welche Partitionen verfügbar sind. Beachten Sie, dass der Offset des Bootloaders für jeden Chiptyp unterschiedlich ist. ESP32 ist 0x1000 und ESP32-S3 ist 0x0000. Dies wird in unserem Skript upload.sh für jeden Modelltyp im Parameter bootloader_address behandelt.
• Die Partition otadata wird für eine kleine Anwendung verwendet, die bestimmt, welche Partition (boot, app0, app1) zu verwenden ist. Sie wird die im partitions-Block gespeicherten Daten abfragen.
• EMS-ESP kann mit dem Befehl restart <boot|app0|app1> auf anderen Partitionen neu gestartet werden.
• Der EMS-ESP-Befehl Console/API show system zeigt die aktuelle Partition und die Partition, die nach einem Neustart gebootet wird.
• Bei allen board/chip-Typen sind boot_app0.bin und partitions.bin für jede Karte die gleiche Datei. Nur bootloader.bin ist anders. Aber wir behalten lokale Kopien, um in einem einzigen Ordner Ordnung zu halten.
