📦 Erste Schritte
🔧 Erforderliche Hardware
🔌 ESP32 Development Board
Die EMS-ESP-Firmware läuft auf einem ESP32-Modul von Espressif. Es werden die Chipsätze ESP32 S, S2, S3, C3 und C6 unterstützt. Firmware-Binaries sind für den ESP32 S 4MB, 16MB, 16MB mit PSRAM und den ESP32 S3 16MB mit PSRAM verfügbar. Für andere Versionen können Sie die Firmware aus dem Quellcode mit PlatformIO erstellen.
Siehe den Beitrag here über die Entwicklungsboards, die wir getestet haben.
🔗 EMS-Schnittstellenkarte

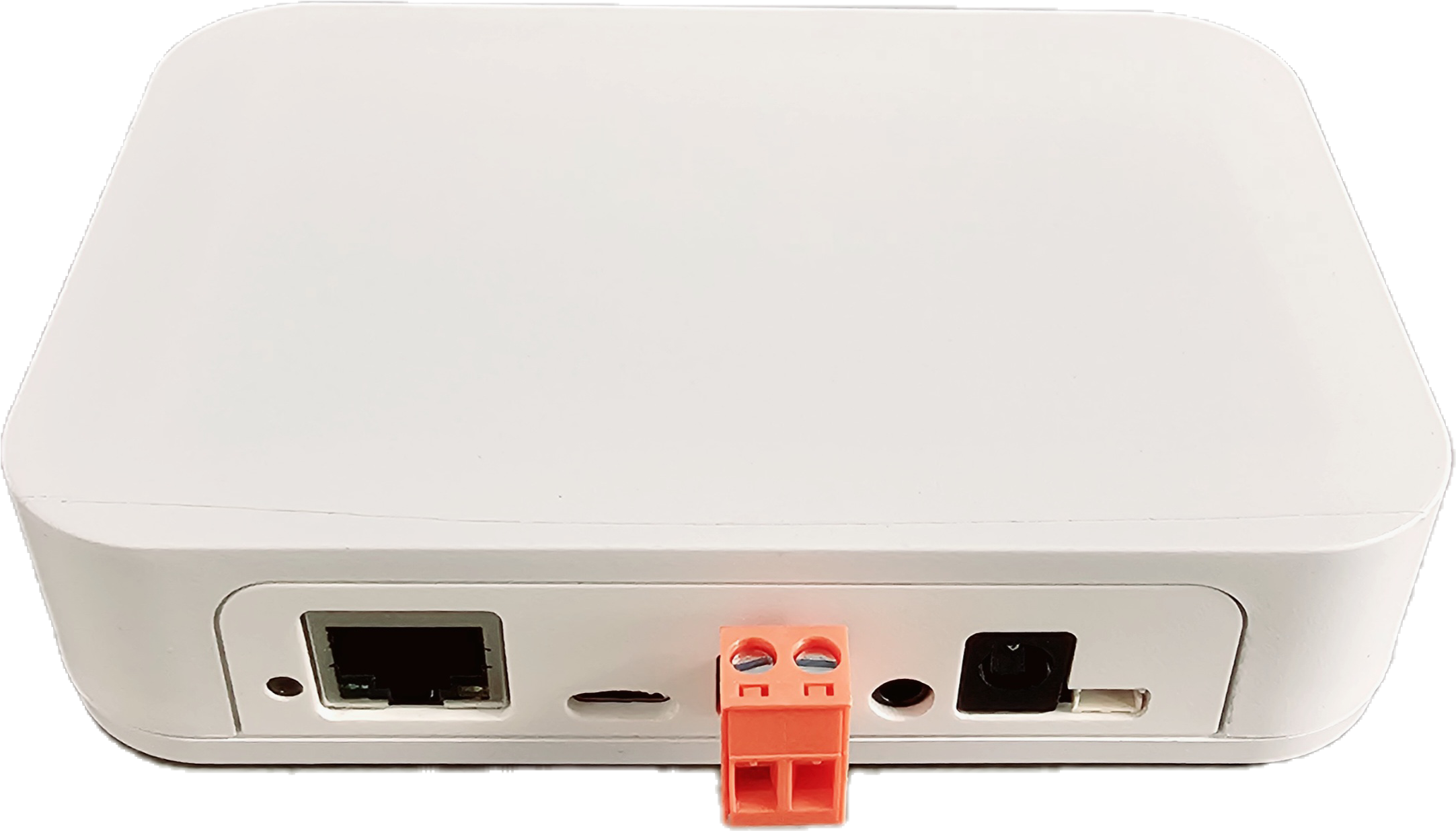

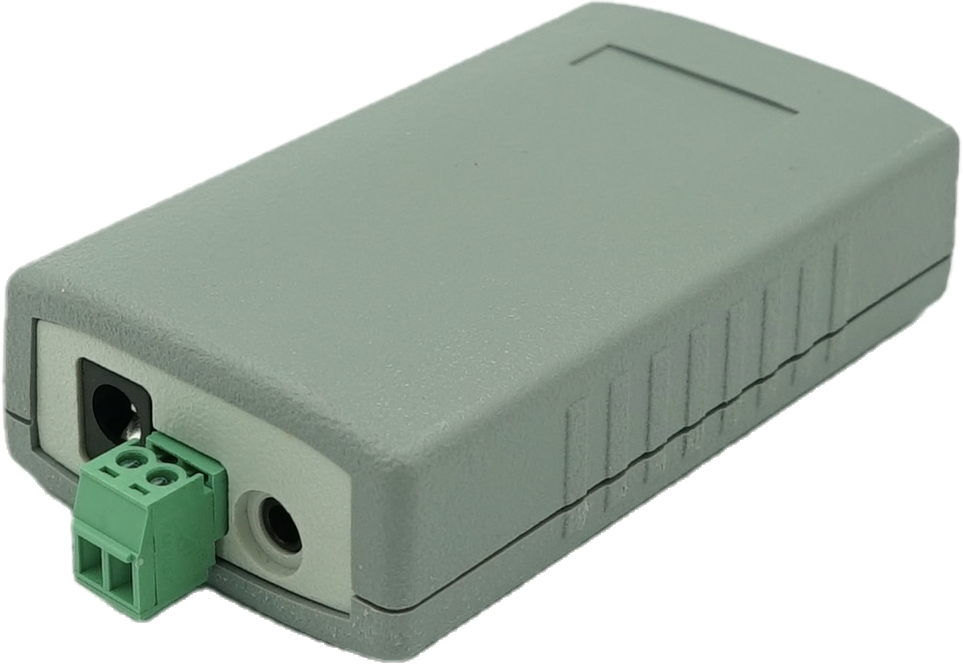

EMS-ESP erfordert auch eine separate Schaltung zum Lesen und Schreiben auf dem EMS-Bus. Sie erwerben eine EMS-Gateway-Karte direkt bei BBQKees Electronics.
💡 LED-Statusanzeigen
Wenn das EMS-ESP gestartet wird und läuft, zeigt die integrierte LED den Systemstatus an.
🔄 Während der Boot-Sequenz
1 Blitzlicht (blau)
Der EMS-Bus ist noch nicht angeschlossen. Wenn dies mehr als ein paar Sekunden dauert, überprüfen Sie den EMS-Tx-Modus und die physikalische Verbindung zum EMS-Bus.
2 Blinkt (rot)
Das Netzwerk (WiFi oder Ethernet) verbindet sich. Wenn das Problem weiterhin besteht, überprüfen Sie die EMS-ESP-Netzwerkeinstellungen. EMS-ESP verwendet nur 2.4GHz/WPA2.
3 Blinksignale (rot, rot, blau)
Sowohl der EMS-Bus als auch das Netzwerk versuchen immer noch, eine Verbindung herzustellen. Dies könnte auf eine falsche Einstellung des EMS-ESP-Boardprofils zurückzuführen sein.
✨ Im Normalbetrieb
Sofern die LED nicht in den Einstellungen deaktiviert wurde, zeigt die LED den Systemstatus an.
Steady Light
Gute Verbindung und EMS-Daten fließen ein.
Slow Pulse
Entweder das WiFi oder der EMS-Bus sind noch verbunden.
Schneller Puls
Das System wird hochgefahren und konfiguriert sich selbst.
